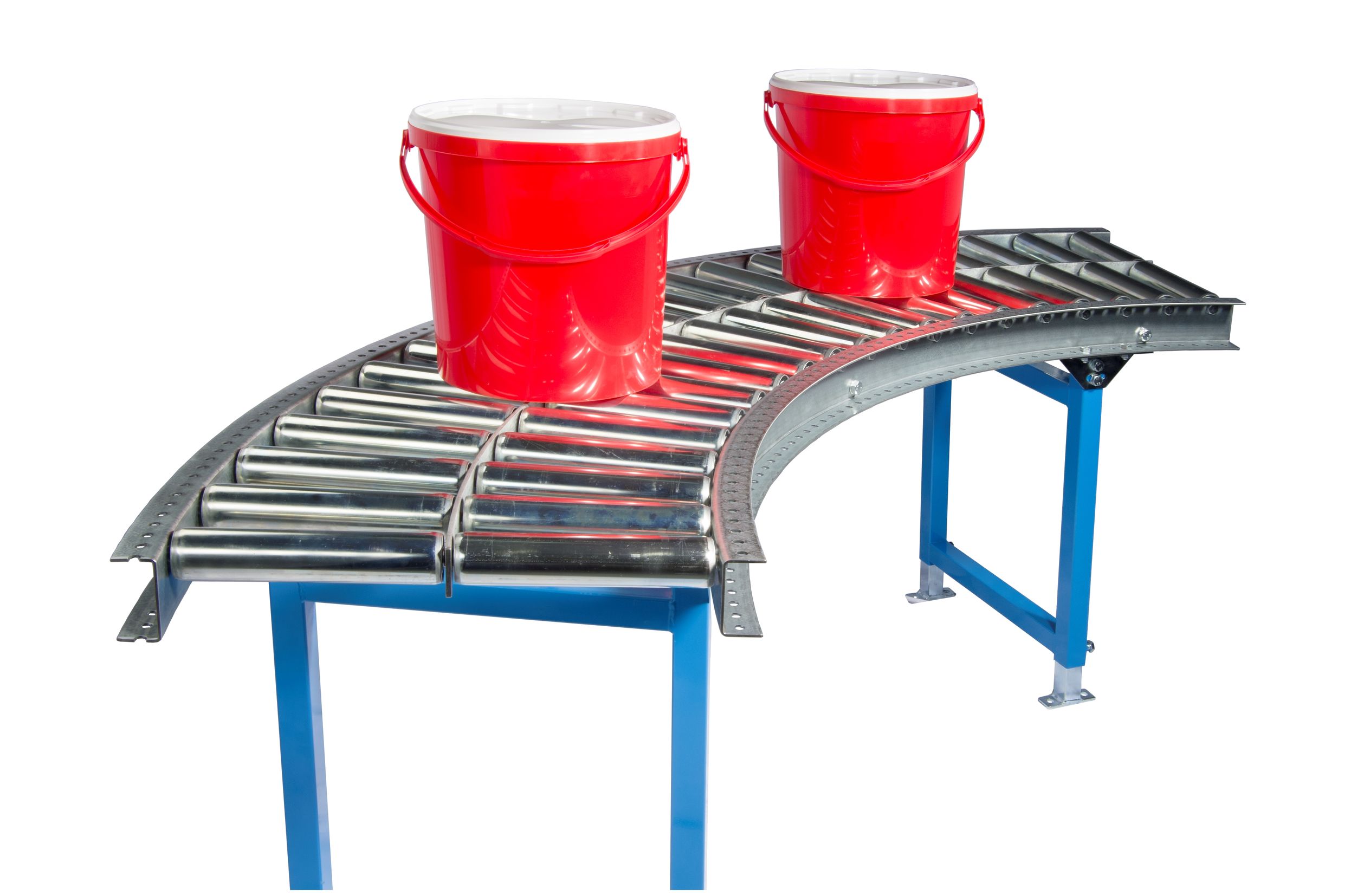

Schwerlast-Rollenbahn >Kurve<
mit Stahl-Tragrollen verzinkt, Ø 50 mm
Schwerlast-Rollenbahn >Kurve<
TYP CE251
- Schwerlast-Rollenbahnen mit Stahl-Tragrollen Ø 50 mm
können für Fördergut-Gewichte bis 200 kg/m (Richtwert) eingesetzt werden. - Zu berücksichtigen sind Bahnbreite, Rollenabstand sowie der Stützabstand.
Der Stützabstandsollte nicht größer als 2 m gewählt werden. - In mehrsegmentigen Bahnstrecken werden die einzelnen Bahnsegmente
auf den Stützen miteinanderverbunden (keine Bahnverbinder). - Zur Verwendung in trockenen, normal temperierten Räumen.
Kurven
- Innenradius 1.000 mm
- Tragrollen je nach Bahnbreite durchgehend bzw. mehrfach geteilt.
Bahnbreite: | 400 mm, 500 mm, 600 mm, 700 mm, 800 mm, 900 mm und 1.000 mm |
Bahnhöhe: | abhängig vom Zubehör |
Bahnlänge: | 1.000 mm, 1.500 mm, 2.000 mm und 3.000 mm |
Achsabstand: | 75 mm | 100 mm | 125 mm |
Kurven: | 45° und 90° |
